Metodologi W/O menggunakan alat yg disebut dengan diagram W/O, yg  secara lintas mirip dengan bagan berjenjang yg diputar.

STRUKTUR DATA MENGGUNAKAN DIAGRAM W/O

Prinsip kunci dari metodologi W/O adalah desain dari struktur program yg tertulis dilengkapi dengan struktur datanya. Diagram W/O dapat menggambarkan struktur data yg berbentuk :

• . Struktur Data Urut
• Struktur Data Repetisi
• Struktur Data Seleksi

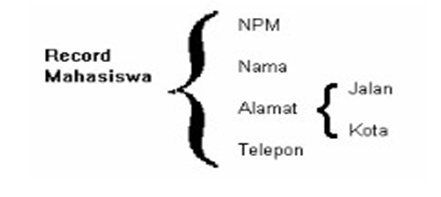

• . STRUKTUR DATA URUT

Maka Dapat Digambarkan dengan diagram W/O

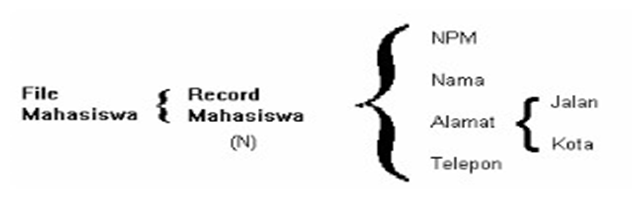

• STRUKTUR DATA REPETISI

Misalnya file mahasiswa terdiri dari n record. Maka dapat digambarkan dengan dengan diagram W/O:

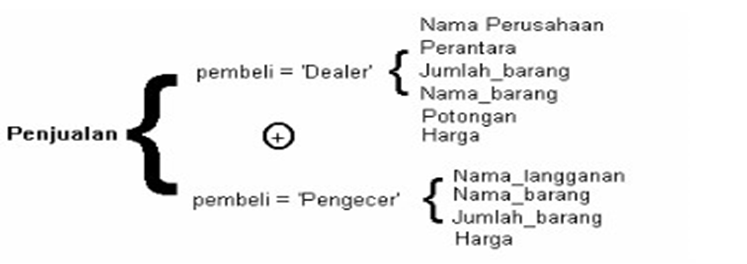

• STRUKTUR  DATA SELEKSI

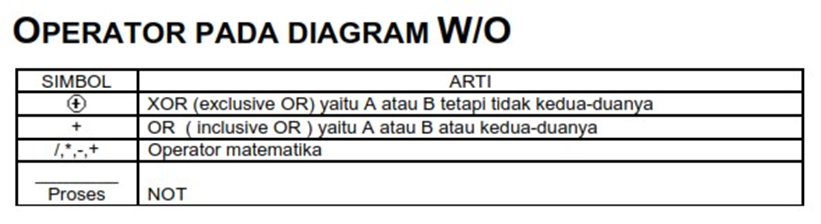

Dapat ditunjukkan oleh operator XOR sbb

STRUKTUR PROSES PROGRAM MENGUNAKAN DIAGRAM W/O

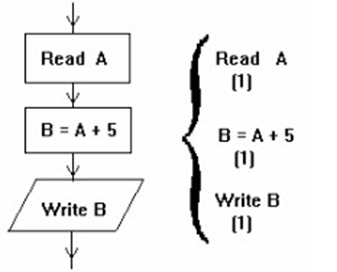

• STRUKTUR  PROSES URUT

Struktur Proses Urut adalah masing-masing instruksi diproses urut satu dengan yang lainnya.

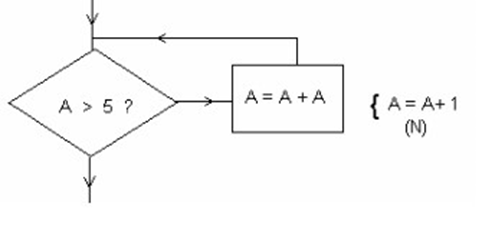

• STRUKTUR  PROSES REPETISI

Struktur Proses Repetisi adalah struktur proses yg mengulang instruksi program berulang kali.

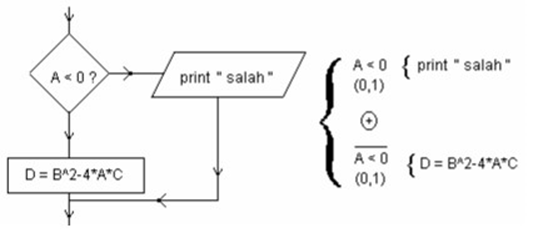

• STRUKTUR  PROSES  SELEKSI

Struktur Proses Seleksi merupakan struktur proses yang menggunakan instruksi penyeleksian kondisi

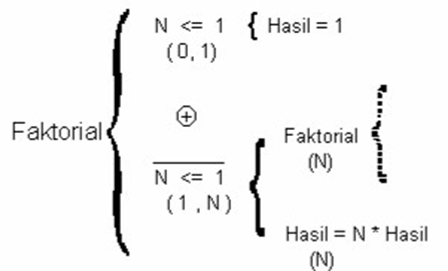

• STRUKTUR  PROSES  REKURSI

Struktur Proses Rekursi adalah suatu proses dari suatu fungsi atau prosedur yangmemanggil dirinya sendiri. Digambarkan dengan kurung kurawal (brace) yang  terputus-putus.

KETERANGAN SIMBOL PADA DIAGRAM W/O DIATAS

• Simbol Angka diantara tanda kurung menunjukkan banyaknya proses
• Untuk Urut maka instruksi biasanya dikerjakan 1 kali sehingga dituliskan (1).

• Untuk Repetisi maka instruksi bisa dikerjakan sebanyak N kali maka dituliskan (N).
• Untuk Seleksi disimbolkan dengan (0,1) yaitu suatu instruksi akan diproses 1 kali (1), atau tidak diproses (0).
• Untuk rekursi biasnya disimbolkan dengan (1,N) , N untuk repetisinya.
