SADT   merupakan  metodologi  pengembangan  sistem  terstruktur

SADT  memandang  suatu  sistem  terdiri  dari  2 hal  sbb :

1. Benda  (obyek, dokumen atau  data )
2. Kejadian  (kegiatan  yang dilakukan  oleh  orang, mesin  atau  perangkat lunak )

Dua  Tipe  Diagram  yg digunakan  didalam  paket SADT :

1. Diagram  kegiatan  (activity  diagram)  yang disebut  dengan  actigrams
2. Diagram  data  (data diagram) yang disebut  dengan   datagrams

PRINSIP PENGEMBANGAN SISTEM

SADT  sebagai  metodologi  pengembangan

sistem  terstruktur juga menganut  konsep

DEKOMPOSISI  (menggambarkan  sistem

secara utuh terlebih dahulu (whole sistem)

sebagai  tingkat tertinggi (top level)  dan

memecah menjadi yg  lebih rinci

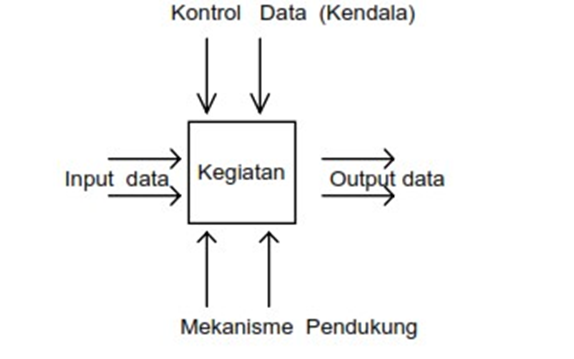

ACTIGRAMS

Pada  Actigrams  (diagram  kegiatan pada  SADT) simbol

terdapat 2 simbol  yaitu :

KOTAK

Menunjukkan  kegiatannya

PANAH

Menunjukkan :

a.  Data   yg digunakan  oleh kegiatan yg bersangkutan

input data

b Data  yg dihasilkan  oleh kegiatan  yg bersangkutan

output data

CONTOH AKTIGRAM

CONTOH AKTIGRAM

KEBAIKAN SADT

• SADT  mudah dipelajari

• Merupakan  alat yg baik untuk digunakan sebagai  komunikasi  antara  analis sistem  dengan  pemakai  sistem selama  proses  pengembangan  sistem.

• Hasil  daro  desain  sistem  akan didapatkan  dokumentasi  yg baik

• Dengan  spesifikasi  desain  yg sama kebanyakan  perancang  sistem akan menghasilkan  solusi  yang  hampir  mirip

KETERBATASAN SADT

• Membutuhkan  waktu  &  personil  yang lebih banyak  untuk  membuatnya

• Metodologi  ini  hanya bagus  untuk  tahap  analisis  dan  desain  secara  umum

• Proses  didalam  modul tidak  digambarkan  di SADT

• Aplikasi  dari  metodologi  ini  tidak  membutuhkan  tingkat  keahlian  yg  tertentu  &  pengalaman  dari  analis  sistem
